额定负载： | 500KG | |

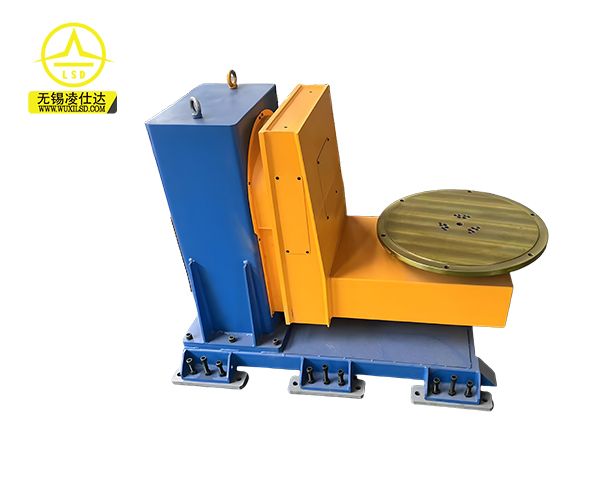

轴数： | 双轴中空L型(标配铸造+双滚柱斜齿回转支撑版) | |
垂直翻转轴 | 翻转轴额定功率及扭矩： | 2KW/9.5n.m |
翻转轴减速机型号： | 40E/153+回转支撑5 | |
翻转轴总减速比： | 528.545:1 | |
翻转轴额定转速： | 22.7/sec | |
翻转轴 转速： | 34°/sec | |
翻转轴 转矩： | 4000N.M | |
翻转轴180°用时： | 7sec | |
翻转轴重复定位精度： | ±0.04mm(R500处测量)±360°偏心距≤300mm | |
翻转轴电机安装法兰： | 130法兰/轴22mm | |
水平回转轴 | 回转轴额定功率及扭矩： | 2KW/9.5n.m |
回转轴减速机型号： | 100C(中空RV) | |
回转轴总减速比： | 257:1 | |
回转轴额定转速： | 46.7/sec | |
回转轴 转速： | 70°/sec | |
回转轴 转矩： | 2000N.M | |
回转轴180°用时： | 3.0sec | |
回转轴重复定位精度： | ±0.02mm(R500处测量)±360° 重心距≤200mm | |
回转轴电机安装法兰： | 130法兰/轴22mm | |
其他 | 导电形式： | 标配70m²耐柔耐高温锡使线直连(350A时)/选配500A为140mm² |
中空出线： | 中空可出线(高精度直驱) | |
标准颜色： | (磷化/打沙/喷塑)标配：主体白RAL9003/饭金黄RAL1018 | |
备注：电机以接近扭矩作为选型，偏心距大时需升级减速机及电机。特殊电机接口可做转接。旋转角度大于360度时需告知并改为导电柱方式。(饭金颜色免费定制，其余件定制色价格货期另议)。标配一线优质RV减速机(指定品牌价格另议)。 | ||
